!-RexQ28P

Introduction !-RexS5124 !-RexQ28 !-RexQ28P !-RexQ28F !-RexG28Q !-RexS5208 !-RexS5208P

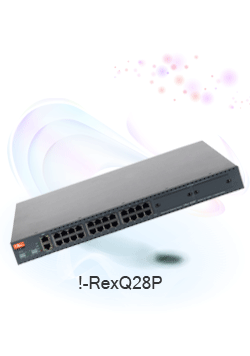

  • 24개의 10/100Base-TX 포트와 2개의 1G SFP 포트, 2개의 1000Base-T 포트, 또는 G-PON 업링크 모듈을 장착할 수 있는 2개의 확장 슬롯을 가진 2계층 PoE 스위치

1.개요
  • !-RexQ28은 24.8Gbps의 고성능 스위치 엔진을 탑재하여 다양한 기능과 강력한 성능을 지원하는 2계층 PoE (Power over Ethernet) 지능형 스위치입니다.

  • 24개의 PoE 포트는 IEEE 802.3af 표준을 준수하며 동시에 최대 15.4W의 전력을 지원합니다. !-RexQ28 스위치는 최대 16384개의 MAC 주소를 관리하며, 네트워크의 루프로 인한 장애를 방지하기 위한 IEEE 802.1D/w/s 표준의 STP를 지원합니다.
    4094개의 IEEE 802.1Q VLAN, 8 포트/12 그룹의 LAG, 포트 미러링, IGMP snooping 등 진보된 2 계층 스위치로서의 기능뿐만 아니라, DHCP relay, NTP/SNTP, LACP, 그리고 self-loop isolation 기능 들과 함께 강력하고 효율적인 네트워크 운용 방법을 지원합니다.

  • 지능화된 인터넷 서비스에 대응 하기 위하여 IEEE 802.1p CoS, Quality of Service (SP/WRR/DRR, 포트당 8 개의 queue), bandwidth control, storm control과 access list control 등 진보된 트래픽 관리기능을 제공하며, CLI, Telnet, SNMP를 통하여 관리할 수 있습니다. 시스템 관리상의 보안성 확장을 위하여 SSH v1/v2, RADIUS/ TACACS+ 등 서버기반의 인증 기능도 지원 합니다. 또한 주변의 온도에 따라 자동 제어되는 Fan을 탑재하여 제품의 안정성 강화 및 소비 전력의 절감, 소음감소의 효과를 볼 수 있습니다.

  • !-RexQ28 스위치는 PoE 기능을 지원하는 24개의 10/100Base-TX 포트와 다양한 업링크 모듈을 장착할 수 있는 2개의 확장 슬롯을 가지고, 최고의 성능과 안정성을 자랑하는 지능형 이더넷 스위치입니다.

2. 제품성능
  • Interface

Downlink Port

24 Ports 10/100Base TX

Uplink Port

4 Ports GE Port, GPON ONU (2G Bandwidth)

Console Port

RS-232C, RJ-45 Connector (Default 115200bps)

Management Port

10/100Base TX

  • Power over Ethernet

Power Supply

15.4W x 24 Ports, IEEE 802.3af Compliant

  • L2 Switching

Switching Capacity

12.8Gbps Non-blocking, Store-and-Forward

Throughput

9.5Mpps (line rate 64 byte packet) switching

MAC Address

16K Entry

Spanning Tree

IEEE 802.1D/w/s STP

Self-Loop Detection

Self-Loop Isolation

VLAN

IEEE 802.1Q VLAN (4K VLANs), Protocol/MAC/Subnet based VLAN, Double Tagging

Traffic Segmentation

Egress Block Mask per Port

LAG

IEEE 802.3ad LACP, 8 Ports/12 Groups

Flow Control

IEEE 802.3x Flow Control

Multicast

IGMP v1/v2/v3 Snooping, MVR

Port Mirroring

Ingress/Egress/Ingress-Egress Mirroring

  • QoS

Queue Scheduling

SPQ/WRR/DRR, 8 Queues per Port

Rate Limit

64Kbps Granularity

CoS

IEEE 802.1p CoS

Traffic Classification

L2/L3/L4

  • Security

Access Control List

L2/L3/L4

Filter

DHCP Reply Filter, NetBIOS/NBT Filter

MAC Address Control

MAC Address Learning Limitation

Remote Access Authentication

RADIUS/TACACS+

Secure Remote Access

SSH v1/v2

ARP Spoofing Attack

ARP Spoofing Block

Flooding Attack

MAC/Port/ARP Flooding Block

  • Management

Switch Access

CLI (Console/Telnet/SSH)

SNMP

SNMP v1/v2C, MIB-II

System Log

Remote/Local Log

Time Protocol

NTP/SNTP

  • Physical & Environmental

Power Input

Main Power : 100-240V, 50/60Hz, 1.0~0.5A

PoE Power : 100-240V, 50/60Hz, 4A

Maximum Power Consumption

Main Power : 24.9W

PoE Power : 400W

Dimension

W:440 x D:385 x H:43.6 (mm) for 19" rack

Weight

6Kg

Temperature

Operating: -20~60℃, Storage: -40~70℃

Humidity

Operating: 0~90%, Non-Condensing

Certification

KCC

  • Standard Compliant

IEEE Standard

IEEE 802.1Q (VLAN Bridging)

IEEE 802.1v (Protocol based VLAN)

IEEE 802.1D (Bridging & STP)

IEEE 802.1w (Rapid STP)

IEEE 802.1s (Multiple STP)

IEEE 802.1p (CoS)

IEEE 802.3 (CSMA/CD)

IEEE 802.3x (Flow Control)

IEEE 802.3z (Gigabit Ethernet)

IEEE 802.3ab (Gigabit Ethernet (1000Base-T))

IEEE 802.3ad (Link Aggregation)

IEEE 802.3af (Power over Ethernet)

IETF RFC

RFC 768 (UDP)

RFC 791 (IP)

RFC 792 (ICMP)

RFC 793 (TCP)

RFC 826 (Ethernet ARP)

RFC 854 (Telnet)

RFC 894 (Standard for the Transmission IP Datagrams over Ethernet Networks)

RFC 1112 (IGMPv1)

RFC 1157 (SNMP)

RFC 1213 (MIB-II)

RFC 1215 (SNMP Traps)

RFC 1350 (TFTP)

RFC 1492 (TACACS+)

RFC 2030 (SNTPv4)

RFC 2131 (DHCP)

RFC 2138 (RADIUS Authentication)

RFC 2236 (IGMPv2)

RFC 2474 (DiffServ field in the IPv4)

RFC 2475 (DiffServ)

RFC 3046 (DHCP Relay Agent Information Options)

RFC 1493 (Bridge MIB)

RFC 2358 (Ethernet-like MIB)

RFC 2674 (Q-Bridge MIB)

RFC 2233 (Interface Group MIB)

RFC 2747 (Agent Extensibility(AgentX) Protocol Version 1)

RFC 1227 (SNMP MUX Protocol & MIB)

  • Uplink Module

M2G-GPON-P4

GPON Uplink (Rogue ONU detection)

M2G-2SFP-SD1

2x 1G SFP

M2G-1SFP-SD1

1x 1G SFP

M2G-2T-P1

2x 1000Base TX

M2G-1T-P1

1x 1000Base TX
