1. 동작개념
  • 운영정보표시장치(OIDD)는 게임 본체와 지폐 인식기, 동전 투입기(코인기) 사이에서 입수 신호를 제어하는 역할을 수행합니다.
  • 운영정보표시장치와 지폐 인식기간에는 병렬 신호선(10핀)으로 연결되며, 지폐의 투입은 지폐 인식기가 인식하여 발생하는 신호를 운영정보표시장치가 감지하여 입수 금액을 판단합니다.
  • 운영정보표시장치와 동전 투입기(코인기)간에는 5P 커넥터를 사용하여 연결되며, 동전의 투입은 동전 투입기(코인기)가 인식하여 발생하는 신호를 운영정보표시장치가 감지하여 입수 금액을 판단합니다.
  • 운영정보표시장치는 입수 금액을 판단하여, 금액 데이터 값을 게임기로 전송합니다. 게임기는 지폐 인식값 및 게임진행으로 발생하는 각종 데이터(사용금액, 게임점수 등)를 운영정보표시장치로 전송해야 합니다. 게임기가 전송해야 하는 정보 및 종류는 게임기본체 인터페이스 부분의 설명을 참조합니다.
  • 운영정보표시장치와 게임기 본체 간에는 직렬통신(Serial, RS-232) 또는 USB로 연결됩니다.
  • 게임 진행 중 발생하는 모든 정보는 게임자가 확인할 수 있도록 운영정보표시 장치상의 LCD 화면에 표시되며, 인터페이스되는 기기들(게임기, 지폐인식 등)에서 발생하는 오류 메시지는 LCD와 게임기 화면상에 표시 됩니다.
  • 경품배출기는 5P 커넥터로 연결되며, 경품배출이벤트를 게임기로부터 OIDD가 수신하여 경품배출기로 해당 신호를 보내 경품을 배출하게 됩니다.
  • 배출된 경품이 게임기에서 사용될 경우 경품인식기는 OIDD에 직접 연결됩니다.

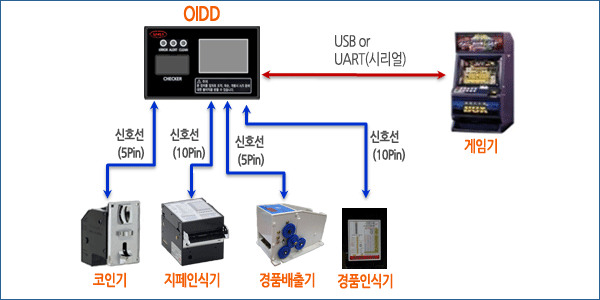

2. 운영정보표시장치 구성도
  • 운영정보표시장치는 하나의 게임기와 인증(등록절차) 이후, 다른 게임기에 장착하여 사용할 수 없습니다.
