| HOME > 제품 > 에너지솔루션 > Formation |
 |
|
|
| 1. 개요 |

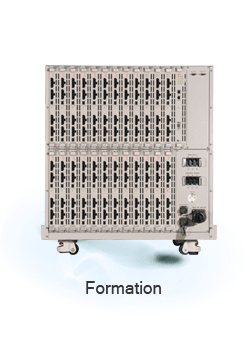

- Cell 조립 완료 후, 2차 전지를 활성화(화학적 공정)하고 전압과 용량 자료를 표출하여 전지를 완성시키는 생산 설비 제품입니다.
|
| |
| 2. 특징 |
- 정전압(CV), 정전류(CC) 방식으로 충/방전 수행
- 생산공정에 맞는 다양한 스케쥴 조정 및 관리 가능
- Cell 성능 Data 실시간 기록 및 저장 가능
- 고정밀 충/방전 장치로서 전류, 전압 관리범위 0.1% 이내
- GUI를 통해 F/W Update 가능
- 소화설비와 연동되어 화재 발생 시, 자동 소화 장치 동작
|
| |
|
|
| 3. 제품사용 |
| No. |
항목 |
내용 |
비고 |
| 1 |
설비 Size
(WxDxH) |
Rack |
|
|
| Main Unit (제어부) |
1459.4 x 376.6 x 950mm (WxHxD) |
|
| 2 |
충/방전기 단수 |
다단 (Open Rack Type) : 4단 구성
2-Unit/Stage (T/L 48-CH), S/C (자동 추출) |
|
| 3 |
제어/전원부 방식 |
S/W (PWM) Type → 전력 AC 회생 개별 CH 제어 방식
- 충전 효율 : 75% 이상
- 방전 효율 : 60% 이상 (상시) |
|
| 4 |
CH 수 / JIG |
48 CH/JIG |
|
| 5 |
제어 / 기구부 배열 |
상/하 기구 / 제어 통합 형 |
|
| 6 |
회로 안전 방안 |
OVP, OCP, OTP, 회로 과열 보호 회로
6대 안정성 항목 반영 (NFB 단선 외 5개 항목) |
|
| 7 |
Room 유지 온도 |
25±2℃ 관리
Stage 별 급, 배기 Duct 설치 |
|
| 8 |
Contact method |
Probe Pin (하부 Up) |
|
| 9 |
소방 안전 방안 |
충/방전 Room 방화벽, 온도/연기/불꽃 Sensor (Sensor류는 Main Unit에서 진행)
방재 Center 연결, 자동 소화 장치 설치 |
|
|
|
|
|
|
