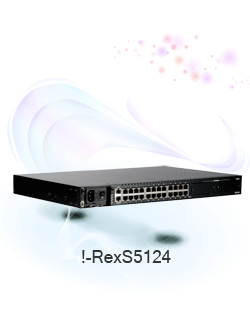

!-RexS5124

Introduction !-RexS5124 !-RexQ28 !-RexQ28P !-RexQ28F !-RexG28Q !-RexS5208 !-RexS5208P



  • 24개의 10/100/1000Base-T 포트 및 2포트의 기가빗 SFP, 2 포트의 1000Base-T, 또는 G-PON 업링크 모듈을 장착할 수 있는 2개의 확장 슬롯을 가진 기가빗 2계층 스위치

1. 제품개요

  • !-RexS5124 스위치는 56Gbps의 고성능 스위치 엔진을 탑재하여 다양한 기능과 강력한 성능을 지원하는 2계층 지능형 기가빗 이더넷 스위치 입니다.

  • 최대 28개의 기가빗 포트를 지원하는 !-RexS5124 스위치는 최대 16384개의 MAC 주소를 관리하며, 네트웍의 루프로 인한 장애를 방지하기 위한 IEEE 802.1D/w/s 표준의 STP를 지원하며, EEE(Energy Efficient Ethernet)을 지원하여 장비의 에너지 소모를 줄일 수 있습니다. 4094개의 VLAN, 8 포트 / 12 그룹의 LAG, 포트 미러링, IGMP/MLD snooping 등 진보된 2계층 스위치로서의 기능뿐만 아니라, DHCP relay, NTP/SNTP, LACP, 그리고 self-loop isolation 기능들과 함께 강력하고 효율적인 네트웍 운용 방법을 지원합니다.

  • 지능화된 인터넷 서비스에 대응 하기 위하여 IEEE 802.1p CoS, Quality of Service (SP/WRR /DRR, 포트당 8 개의 queue), bandwidth control, storm control과 access list control등 진보된 트래픽 관리 기능을 제공하며, CLI, Telnet, SNMP를 통하여 관리할 수 있습니다.

  • 시스템 관리상의 보안성 확장을 위하여 SSH v1/v2, RADIUS/ TACACS+ 등 서버기반의 인증기능도 지원 합니다. 또한 주변의 온도에 따라 자동 제어되는 Fan을 탑재하여 제품의 안정성 강화 및 소비 전력의 절감, 소음 감소의 효과를 볼 수 있으며, 또한 전원 모듈 및 FAN 모듈이 탈/실장 가능하여 A/S가 용이합니다.

  • !-RexS5124 스위치는 24개의 100/1000Base-T를 지원하며, 1개 또는 2개의 기가빗 SFP / 1000Base-T 모듈과 G-PON 망 으로의 연결을 위한 G-PON 업링크 모듈을 장착할 수 있는 2개의 확장 슬롯을 가지고, 최고의 기능 및 성능과 탁월한 안정성을 자랑하는 제품입니다.

2. 제품 사양
  • Interface

Downlink Port

24 Ports 10/100/1000Base TX

Uplink Port

2 Slots (Hot-swappable)

Console Port

RS-232C, RJ-45 Connector (Default 115200bps)

Management Port

10/100Base TX

  • L2 Switching

Switching Capacity

56Gbps Non-blocking, Store-and-Forward

Throughput

41.7Mpps (line rate 64 byte packet) switching

MAC Address

16K Entry

Spanning Tree

IEEE 802.1D/w/s STP

Self-Loop Detection

Self-Loop Isolation

VLAN

IEEE 802.1Q VLAN (4K VLANs), Protocol/MAC/Subnet based VLAN, Double Tagging

Traffic Segmentation

Egress Block Mask per Port

LAG

IEEE 802.3ad LACP, 8 Ports/12 Groups

Flow Control

IEEE 802.3x Flow Control

Multicast

IGMP v1/v2/v3 Snooping IGMP Proxy

Port Mirroring

Ingress/Egress/Ingress-Egress Mirroring

DHCP Relay

DHCP Relay with option 82


  • QoS

Queue Scheduling

SPQ/WRR/DRR, 8 Queues per Port

Rate Limit

64Kbps Granularity

CoS

IEEE 802.1p CoS

Traffic Classification

L2/L3/L4

  • Security

Access Control List

L2/L3/L4

Filter

DHCP Reply Filter, NetBIOS/NBT Filter

MAC Address Control

MAC Address Learning Limitation

Remote Access Authentication

RADIUS/TACACS+

Secure Remote Access

SSH v1/v2

ARP Spoofing Attack

ARP Spoofing Block

Flooding Attack

MAC/Port/ARP Flooding Block

  • Management

Switch Access

CLI (Console/Telnet/SSH)

SNMP

SNMP v1/v2C, MIB-II

RMON

4 Groups (1,2,3,9)

DoS Attack

Flood Guard (MAC/Port), ARP Spoofing Block

Cable Diagnostics

Software UTP Cable Tester

System Log

Remote/Local Log

Time Protocol

NTP/SNTP

Dying Gasp

SNMP trap on Power-down

  • Physical & Environmental

Power Input

100-240V, 50/60Hz, 1.0~0.5A, 탈/실장 형

Maximum Power Consumption

45W

Dimension

W:440 x D:290 x H:43.6 (mm) for 19″ rack

Weight

4.0Kg

Temperature

Operating: 0~50℃, Storage: -40~70℃

Humidity

Operating: 20~80%, Non-Condensing

Certification

KCC (Class A)

  • Standard Compliant

IEEE Standard

IEEE 802.1Q (VLAN Bridging)
IEEE 802.1v (Protocol based VLAN)
IEEE 802.1D (Bridging & STP)
IEEE 802.1w (Rapid STP)
IEEE 802.1p (CoS)
IEEE 802.3 (CSMA/CD)
IEEE 802.3x (Flow Control)
IEEE 802.3ab (Gigabit Ethernet (1000Base-T))
IEEE 802.3z (Gigabit Ethernet)
IEEE 802.3ad (Link Aggregation)
IEEE 802.3az (Energy Efficient Ethernet)

IETF RFC

RFC 768 (UDP)
RFC 791 (IP)
RFC 792 (ICMP)
RFC 793 (TCP)
RFC 826 (Ethernet ARP)
RFC 854 (Telnet)
RFC 894 (Standard for the Transmission IP Datagrams over Ethernet Networks)
RFC 1112 (IGMPv1)
RFC 1157 (SNMP)
RFC 1213 (MIB-II)
RFC 1215 (SNMP Traps)
RFC 1350 (TFTP)
RFC 1492 (TACACS+)
RFC 1757 (RMON MIB)
RFC 2030 (SNTPv4)
RFC 2131 (DHCP)
RFC 2138 (RADIUS Authentication)
RFC 2236 (IGMPv2)
RFC 2474 (DiffServ field in the IPv4)
RFC 2475 (DiffServ)
RFC 3046 (DHCP Relay Agent Information Options)
RFC 1493 (Bridge MIB)
RFC 2358 (Ethernet-like MIB)
RFC 2674 (Q-Bridge MIB)
RFC 2233 (Interface Group MIB)
RFC 2747 (Agent Extensibility(AgentX) Protocol Version 1)
RFC 1227 (SNMP MUX Protocol & MIB)


  • Uplink Module

M2G-GPON-P4

GPON Uplink (Rogue ONU detection)

M2G-2SFP-SD1

2x 1G SFP

M2G-1SFP-SD1

1x 1G SFP

M2G-2T-P1

2x 1000Base TX

M2G-1T-P1

1x 1000Base TX
