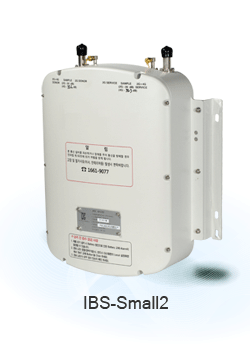

| HOME > 제품 > 이동통신 > RF중계기 > IBS-Small2 |
 |
|
|
| 1. 개요 |
| 무선 RF 송/수신 방식으로 신호를 증폭하여 서비스지역 확대 및 음영지역에 서비스 하는 옥내형 중계
시스템이다.
|
| 2. 특징 |
| ① |
2G(CDMA,EVDO)+4G(LTE)용 Dual band 중계기이다. |
| ② |
선형성 및 전력효율이 우수한 전력 증폭기를 사용함으로써 변조신호의 증폭시 고효율의 특성을 갖는다. |
| ③ |
모국과의 RF 인터페이스는 무선을 이용한 Air인터페이스 연결방식을 적용하고 있다. |
| ④ |
Door 타입 형태 구조로 되어 있으며, 모듈 단위의 A/S가 가능하다. |
| ⑤ |
함체 구조는 FAN을 사용하지 않는 자연 냉각 방식이다. |
|
| |
|
| 3. 규격 |
| 순서 |
항목 |
2G CDMA Standard |
4G LTE Standard |
| 1 |
주파수 [MHz] |
FWD |
1860~1870 |
884~894 |
| RVS |
1770~1780 |
839~849 |
| 2 |
이득 |
FWD |
85dB |
85dB |
| RVS |
85dB |
85dB |
| 3 |
입력범위 |
FWD |
-65~-30dBm |
-65~-30dBm |
| RVS |
Max. -35dBm |
-65dBm/Total |
| 4 |
최대출력 |
FWD |
19.7dBm/Total |
19.5dBm/Total |
| RVS |
19.7dBm/Total |
19.5dBm/Total |
| 5 |
방열방식 |
공냉식, 자연대류 |
| 6 |
동작온도 |
-10~+50℃ |
| 7 |
저장온도 |
-40~+70℃ |
| 8 |
습도 |
95% |
| 9 |
SIZE(mm) |
230 (W)x 320(H) x 90(D) |
|
|
|
|
|
