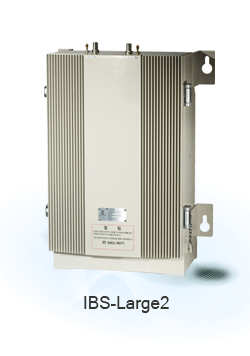

IBS-Large2


1. 개요
통화량이 많은 대도시나 중소도시 등 신호가 미약한 서비스 지역을 대상으로 기지국 커버리지 확대 음영지역을 해소하기 위한 Multi Band(800㎒/1.8㎓/2.1㎓) 광중계기
2. 특징
① 2G(CDMA,EVDO)+4G(LTE)용 Dual band 중계기이다.
② 선형성 및 전력효율이 우수한 전력 증폭기를 사용함으로써 변조신호의 증폭시 고효율의 특성을 갖는다.
③ 모국과의 RF 인터페이스는 무선을 이용한 Air인터페이스 연결방식을 적용하고 있다.
④ Door 타입 형태 구조로 되어 있으며, 모듈 단위의 A/S가 가능하다.
⑤ 함체 구조는 FAN을 사용하지 않는 자연 냉각 방식이다.

3. 규격
순서 항목 CDMA LTE LTE
1 주파수 [MHz] FWD 1860~1870 884~894 2110~2120
RVS 1770~1780 839~849 1920~1930
2 이득 FWD 57dB 55dB 58dB
RVS 45dB 45dB 45dB
3 입력범위 FWD +5dBm/Total +10dBm/Total +1dBm/Total
RVS -65dBm/Total -65dBm/Total -65dBm/Total
4 최대출력 FWD 44.7dBm/Path 43dBm/Path 46dBm/Path
RVS -20dBm/Path -20dBm/Path -20dBm/Path
5 방열방식 자연대류
6 동작온도
7 저장온도 -40℃ ~ +70℃
8 습도 5~95% (Non-condensing)
9 SIZE(mm) 290(W) x 607(H) x 341(D)
